Mechanische Badeleiter
Der Einstieg ins Wasser von einer Superyacht-Badeplattform sollte keine Crew, keinen Knopf und keinen Gedanken erfordern. Eine Leiter, die manuell ausgefahren werden muss oder die auf ein separates elektrisches System zum Aus- und Einfahren angewiesen ist, erzeugt Reibung in einem Erlebnis, das reibungslos sein sollte.
Die H+B technics Mechanische Badeleiter eliminiert diese Reibung. Sie ist mechanisch mit der Bewegung der Badeplattform synchronisiert: Wenn die Plattform absenkt, fährt die Leiter aus. Wenn die Plattform hochfährt, fährt die Leiter ein. Kein zusätzlicher Schalter, kein separater Motor, kein manueller Eingriff. Eine Bewegung erledigt beides.
Die Leiter fährt aus, wenn die Plattform absenkt — keine separate Eingabe erforderlich.

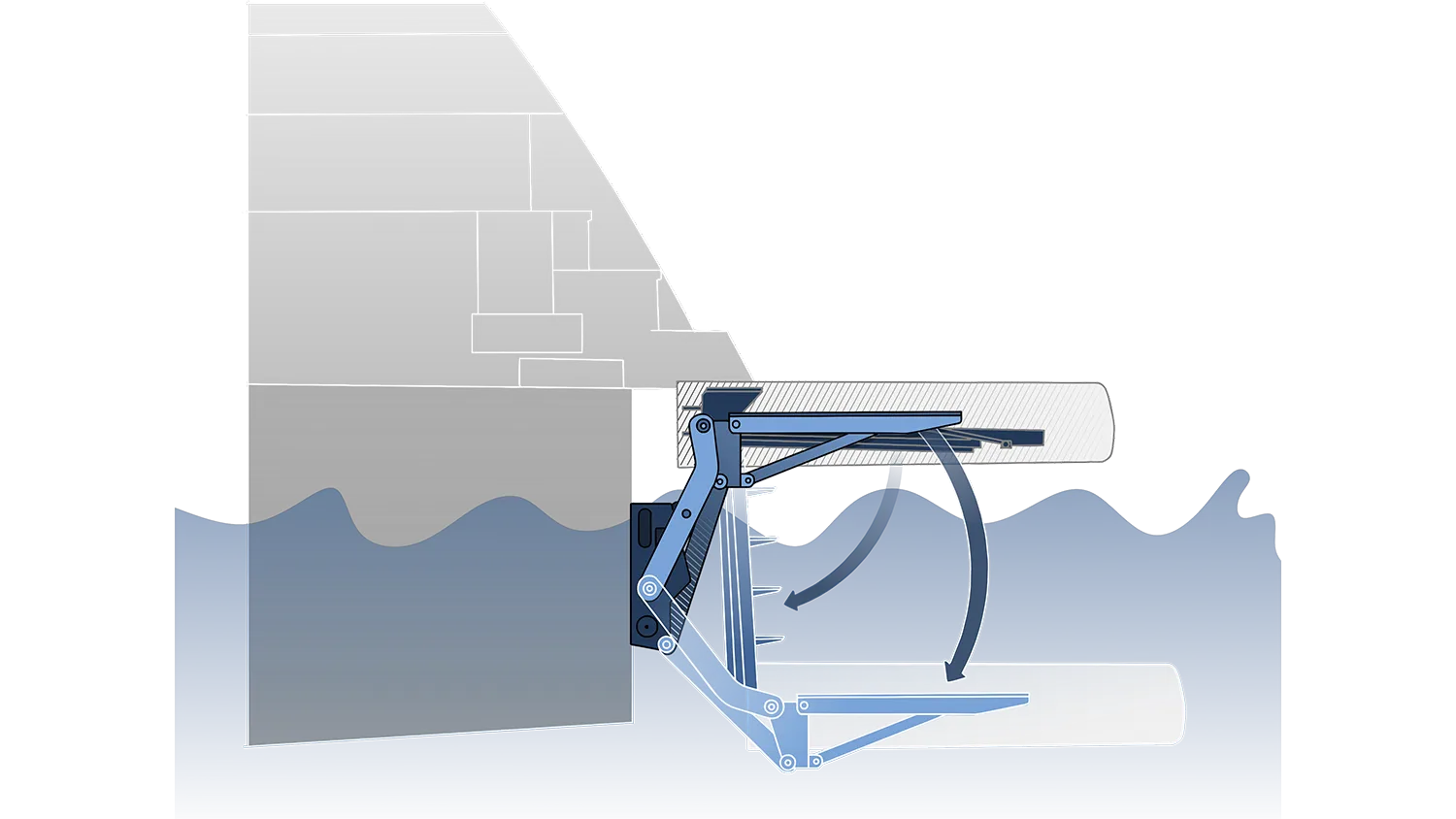

Die Mechanische Badeleiter ist direkt mit dem Kinematiksystem der Badeplattform gekoppelt. Wenn die Plattform absenkt, übersetzt das mechanische Gestänge diese Bewegung in das kontrollierte Ausfahren der Leiter. Die Leiter erreicht ihre vollständig ausgefahrene Position in dem Moment, in dem die Plattform ihre abgesenkte Position erreicht. Die beiden Bewegungen sind durch die mechanische Kopplung synchronisiert — nicht durch Software, nicht durch einen Timer, nicht durch eine zweite Steuereingabe.
Da das Ausfahren rein mechanisch erfolgt, befindet sich die Leiter immer in der korrekten Position relativ zur Plattform. Nach der Installation ist keine Kalibrierung erforderlich, keine Synchronisation, die im Laufe der Zeit driften kann, und kein Fehlerzustand, bei dem die Plattform unten ist, die Leiter aber nicht ausgefahren wurde. Die Leiter folgt der Plattform. Immer.
Wenn die Plattform hochfährt, treibt die mechanische Kopplung die Leiter zurück in die eingefahrene Position. Der Übergang zwischen ausgefahren und eingefahren ist gleichmäßig, kontinuierlich und erfordert zu keinem Zeitpunkt Crew-Beteiligung.
Kein Motor, kein Sensor, kein Steuersystem — die Leiter funktioniert, weil Mechanik funktioniert.
Der Leitermechanismus enthält keine elektrischen Komponenten. Ausfahren und Einfahren werden vollständig durch die mechanischen Kräfte angetrieben, die durch das Plattformgestänge übertragen werden. Das eliminiert eine gesamte Kategorie potenzieller Ausfälle: keine Motor-Burnouts, keine Sensorprobleme, keine Steuerplatinen-Ausfälle und keine Verkabelung, die in der Meeresumgebung degradiert.
Für ein Bauteil, das jedes Mal verwendet wird, wenn jemand ins Wasser steigt oder heraussteigt, ist Zuverlässigkeit keine Option. Das rein mechanische Design bedeutet, dass die Leiter am ersten Tag und im zehnten Jahr auf genau dieselbe Weise funktioniert. Es gibt keinen Wartungsplan für elektrische Komponenten, weil es keine elektrischen Komponenten gibt. Das mechanische Gestänge wird im Rahmen des Plattform-Wartungsintervalls geprüft — kein separater Leiterwartungsplan erforderlich.
Die fehlende elektrische Abhängigkeit bedeutet auch, dass die Leiter aufgrund eines Steuersystemfehlers nicht versehentlich in einer falschen Position verbleiben kann. Wenn die Plattform abgesenkt ist, ist die Leiter ausgefahren. Wenn die Plattform hochgefahren ist, ist die Leiter eingefahren. Die mechanische Kopplung erzwingt dies — bedingungslos.
Im eingefahrenen Zustand verschwindet die Leiter in der Plattform.
Die Leiter ist so gestaltet, dass sie im eingefahrenen Zustand bündig mit der Badeplattform-Oberfläche integriert ist. Die Trittstufen-Profile sitzen innerhalb der Plattformstruktur, und der Rahmen ragt weder über noch unter die Plattformoberfläche. Von oben ist die eingefahrene Leiter nicht als separates Element erkennbar — die Plattform liest sich als saubere, ununterbrochene Fläche.
Diese Integration ist kein kosmetisches Detail. Eine Leiter, die im eingefahrenen Zustand herausragt, erzeugt eine Stolpergefahr auf der Plattformoberfläche, eine visuelle Unterbrechung in einem Designkontext, in dem Kontinuität wichtig ist, und zusätzlichen Widerstand, wenn die Plattform aus dem Wasser gehoben wird. Die bündige eingefahrene Position vermeidet alle drei.
Das Trittstufen-Material und die Oberflächenbehandlung werden in der Konstruktionsphase festgelegt, um dem Plattformfinish zu entsprechen — typischerweise Teak oder Verbundstoffbelag. Das Ergebnis ist eine Leiter, die vollständig funktional ist, wenn sie ausgefahren ist, und vollständig absent, wenn sie nicht benötigt wird.
Visuelle Übersicht

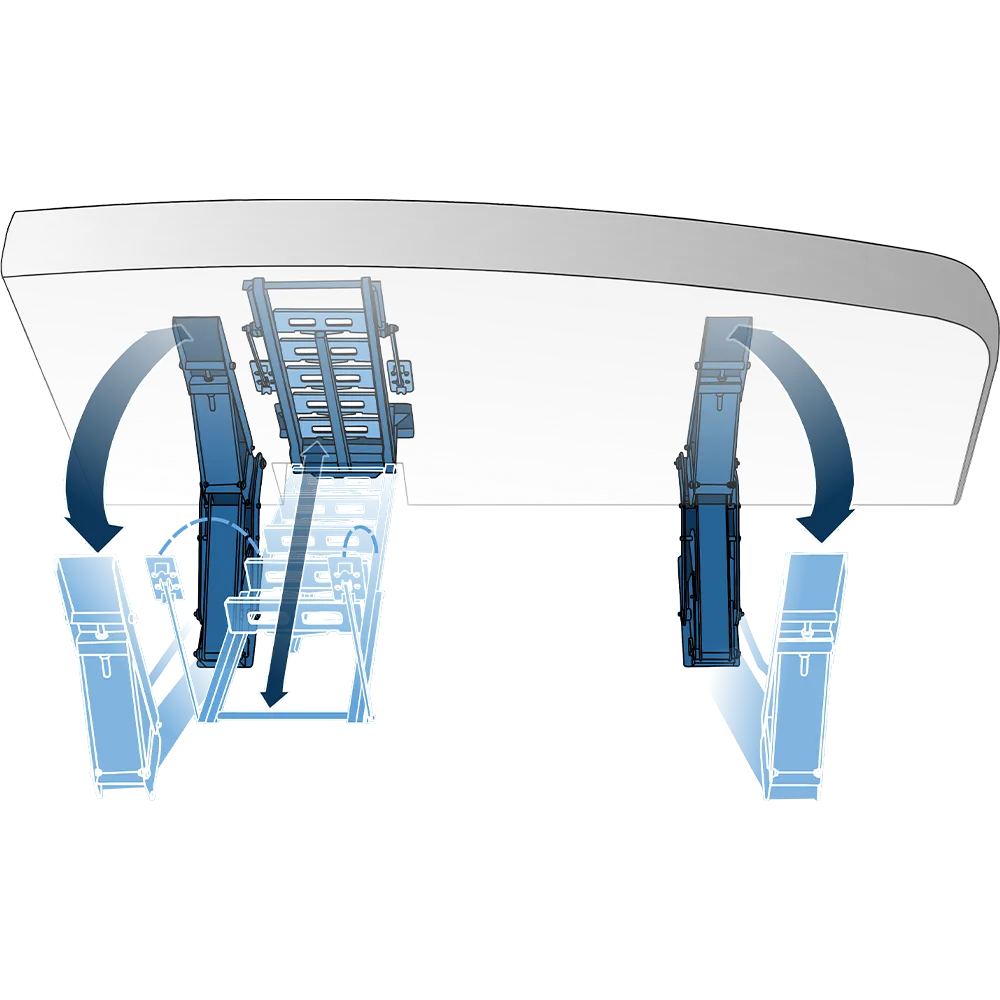

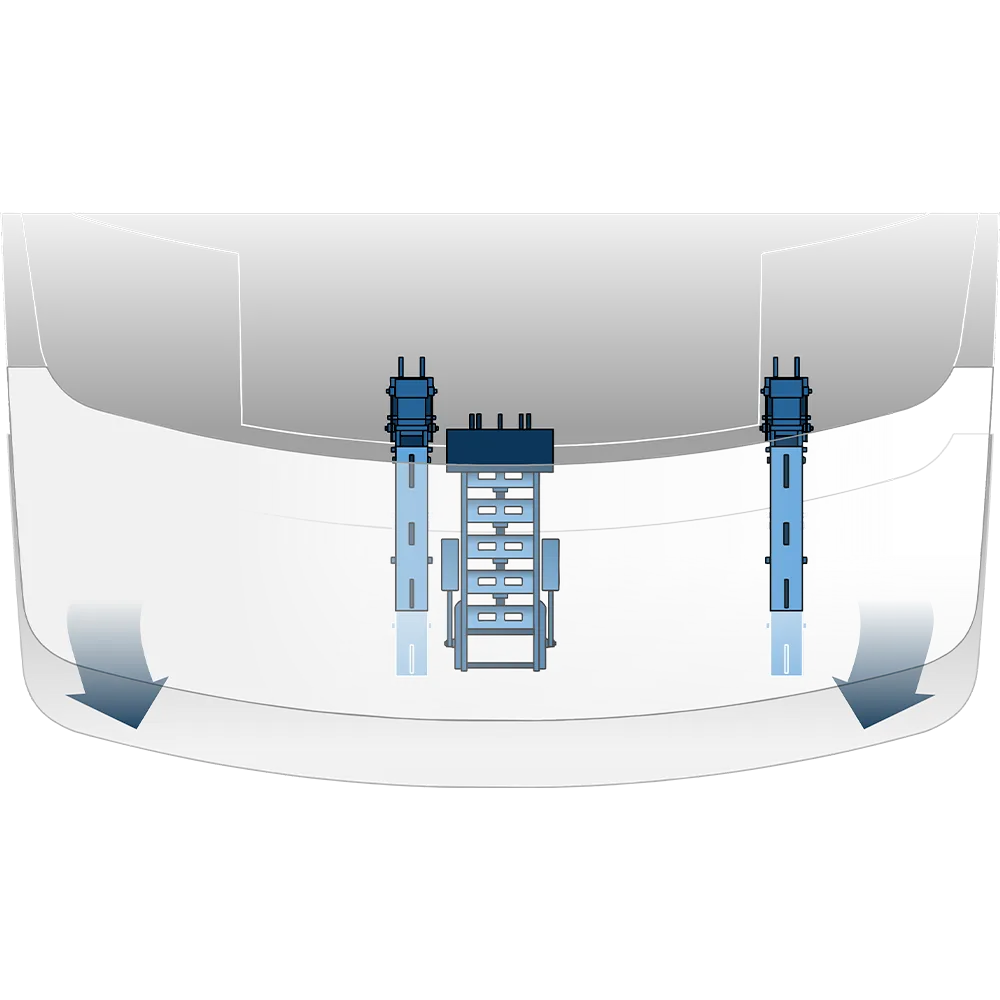

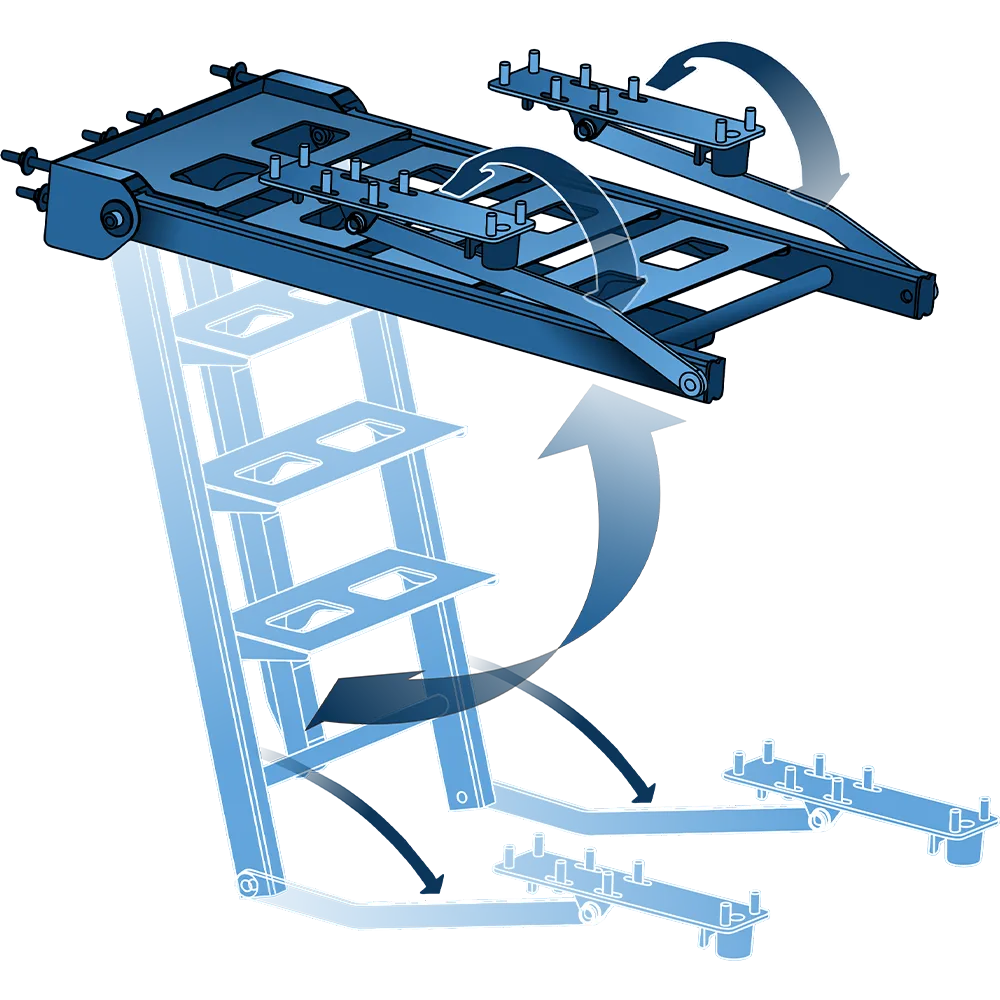

Sehen Sie die Mechanische Badeleiter aus allen Winkeln — den Gestängemechanismus, die ausgefahrene Position an der Wasserlinie und den bündig eingefahrenen Zustand integriert in die Badeplattform.
Technische Spezifikationen
Die Mechanische Badeleiter wird individuell in das Badeplattform-System integriert. Alle Komponenten aus elektropoliertem AISI 316L Edelstahl. Trittstufen-Material und Finish werden auf die Plattformoberfläche abgestimmt.
AUSFAHRMECHANISMUS
Rein mechanisch. Direkt mit dem Plattform-Kinematiksystem gekoppelt. Leiter fährt aus und ein synchron mit der Plattformbewegung. Kein separater Aktuator, keine elektrische Eingabe.
EINGEFAHRENE POSITION
Bündig mit Plattformoberfläche. Kein Überstand über oder unter Deckoberkante im eingefahrenen Zustand. Trittstufen-Profile sitzen innerhalb der Plattformstruktur.
"Die Liftsysteme sind nicht nur funktional — sie passen zu unserem Design und unseren Standards. Mit H+B fühlt es sich eher nach Team an als nach Lieferantenbeziehung."
Häufig gestellte Fragen
Antworten auf die häufigsten Fragen zur Mechanischen Badeleiter.
Sie weiß es nicht — es sind kein Sensor und keine Logik beteiligt. Die Leiter ist mechanisch mit der Plattformbewegung gekoppelt. Wenn die Plattform absenkt, treibt die Gestängegeometrie die Leiter aus. Wenn die Plattform hochfährt, treibt das Gestänge die Leiter wieder ein. Die Synchronisation ist eine Eigenschaft des mechanischen Designs, nicht eines Steuersystems.
In vielen Fällen ja. Die Nachrüst-Machbarkeit hängt vom Kinematiksystem der bestehenden Plattform ab und davon, ob ausreichend struktureller Raum innerhalb der Plattform vorhanden ist, um die eingefahrene Leiter aufzunehmen. H+B technics prüft die bestehenden Plattformzeichnungen und bestätigt die Kompatibilität in der Konstruktionsphase, bevor mit der Fertigung begonnen wird.
Das Trittmaterial wird in der Konstruktionsphase festgelegt, um der Badeplattform-Oberfläche zu entsprechen. Typische Optionen sind Teak, Verbundstoffbeläge und gebürsteter Edelstahl. Das Ziel ist eine eingefahrene Leiter, die sich als Teil der Plattformoberfläche liest, nicht als separates Element.
Die Leiter enthält keine elektrischen Komponenten und hat daher keine elektrischen Wartungsanforderungen. Das mechanische Gestänge wird während des regulären Plattform-Wartungsintervalls geprüft. Es gibt keinen separaten Wartungsplan für die Leiter selbst.
Die Traglast wird in der Konstruktionsphase auf Basis der Installationsanforderungen spezifiziert. Strukturrahmen und Tritthalterungen werden entsprechend dimensioniert. H+B technics liefert Lastberechnungen als Teil der technischen Dokumentation, die mit dem System geliefert wird.
