Launch System
Einen Tender oder Jetski in eine beengte Garage eines großen Yachts zu bringen, erfordert mehr als einen Lift — es erfordert horizontale Bewegung mit Führung, geringer Reibung und wiederholbarer Präzision. Wenn die Garagenöffnung eng ist, die Decke niedrig oder der Boden unregelmäßig, ist manuelles Schieben und Ziehen langsam, beschädigt den Rumpf und hängt von der Kraft der Crew ab. Auf See potenzieren sich diese Probleme.
Das H+B technics Launch System löst das. Eine motorisierte Winde bewegt den Tender oder Jetski entlang einer Rollenschiene, die exakt auf die Abmessungen der Garage konstruiert ist. Der Tender fährt ein und aus — geführt vom Rollensystem, angetrieben von der Winde, ohne manuelle Handhabung am Rumpf.
Jede Garage ist anders — das Launch System wird passend gebaut.

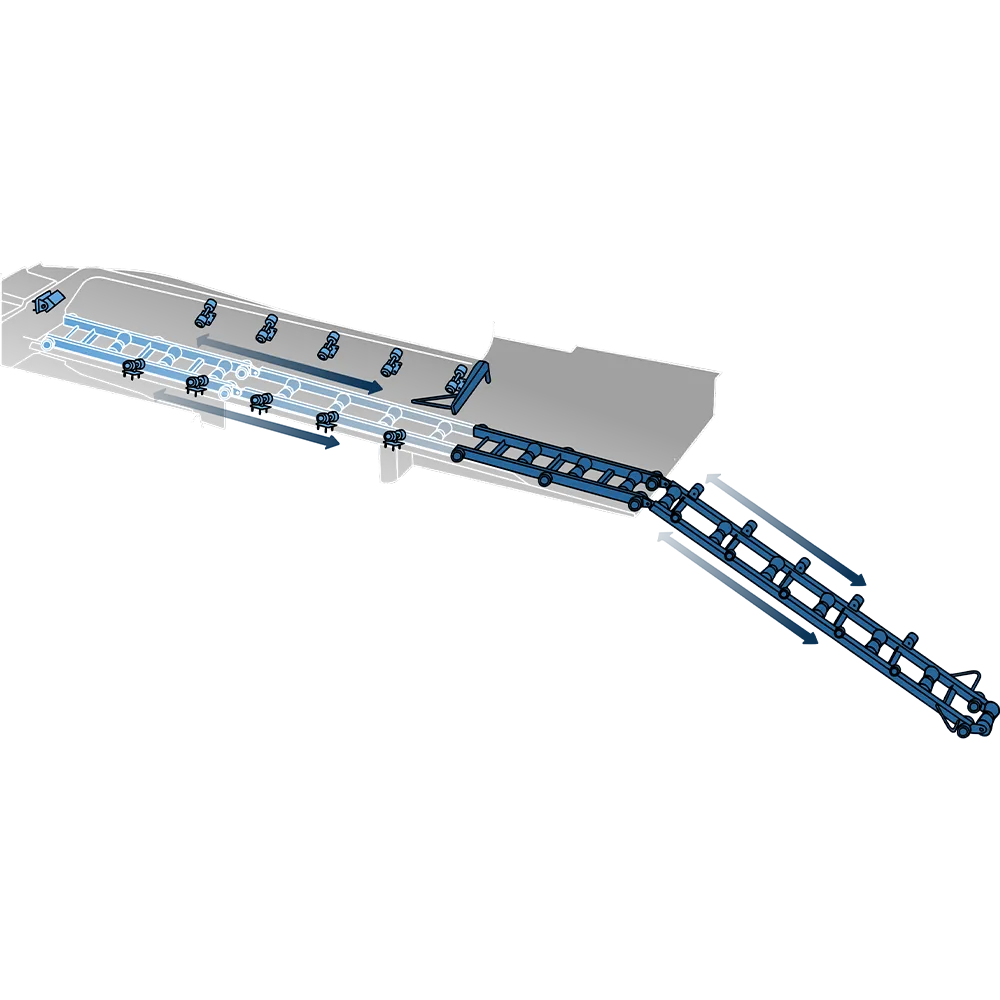

Das Launch System ist kein Standardprodukt, das nachträglich angepasst wird. Es wird von Anfang an auf die exakten Innenmaße der Garage konstruiert: Bodengeometrie, Breite, Länge, Deckenhöhe und Einstiegswinkel vom Schwimmbad oder der Heckklappentür. Die Rollenbahngeometrie, Windenposition und der Rollenabstand werden alle anhand der tatsächlichen Installationszeichnungen definiert.
Das bedeutet: Das System nutzt den gesamten verfügbaren Raum ohne Einschränkung der Abstände. Für eine Garage mit unregelmäßigem Boden, versetztem Eingang oder asymmetrischer Breite wird die Gleisgeometrie entsprechend angepasst. Das Ergebnis ist ein System, das passt — kein System, das eine Umrüstung der Garage erfordert.
Da die Maße in der Konstruktionsphase bestätigt werden, wird das vollständige System vormontiert und installationsbereit geliefert. Gleisabschnitte werden auf die bestätigten Längen vorgefertigt, die Winde an der richtigen Position montiert und die Rollenabstände für den spezifizierten Tender oder Jetski eingestellt.
Eine Steuereingabe — der Tender bewegt sich von selbst.
Die Winde ist das Antriebselement des Launch Systems. Sie ist am vorderen Ende der Bahn montiert und über eine Leine, die durch das Rollenführungssystem läuft, mit dem Tender oder Jetski verbunden. Beim Einschalten zieht die Winde die Leine ein und zieht den Tender in die Garage entlang der Bahn. Zum Wassern gibt die Winde frei — kontrolliert, nicht frei laufend.
Die Winde eliminiert den Kraftaufwand für die Crew vollständig. Einen 400 kg schweren Tender in eine enge Garage, über eine Schwelle und bis zur Verstauposition zu bewegen, ist eine Ein-Personen-, Ein-Knopf-Operation. Kein manuelles Ziehen, kein Schieben am Heck, keine Crew im Innern der Garage während der Bewegung.
Das Windensystem wird auf das spezifische Tendergewicht und den Bahnwiderstand dimensioniert. Bei schwereren Tendern oder längeren Bahnen wird die Windenspezifikation in der Konstruktionsphase angepasst. Alle elektrischen Anschlüsse sind bei Lieferung bereits vorinstalliert.
Reibungsfreie Führung — der Rumpf wird an jedem Punkt gestützt.

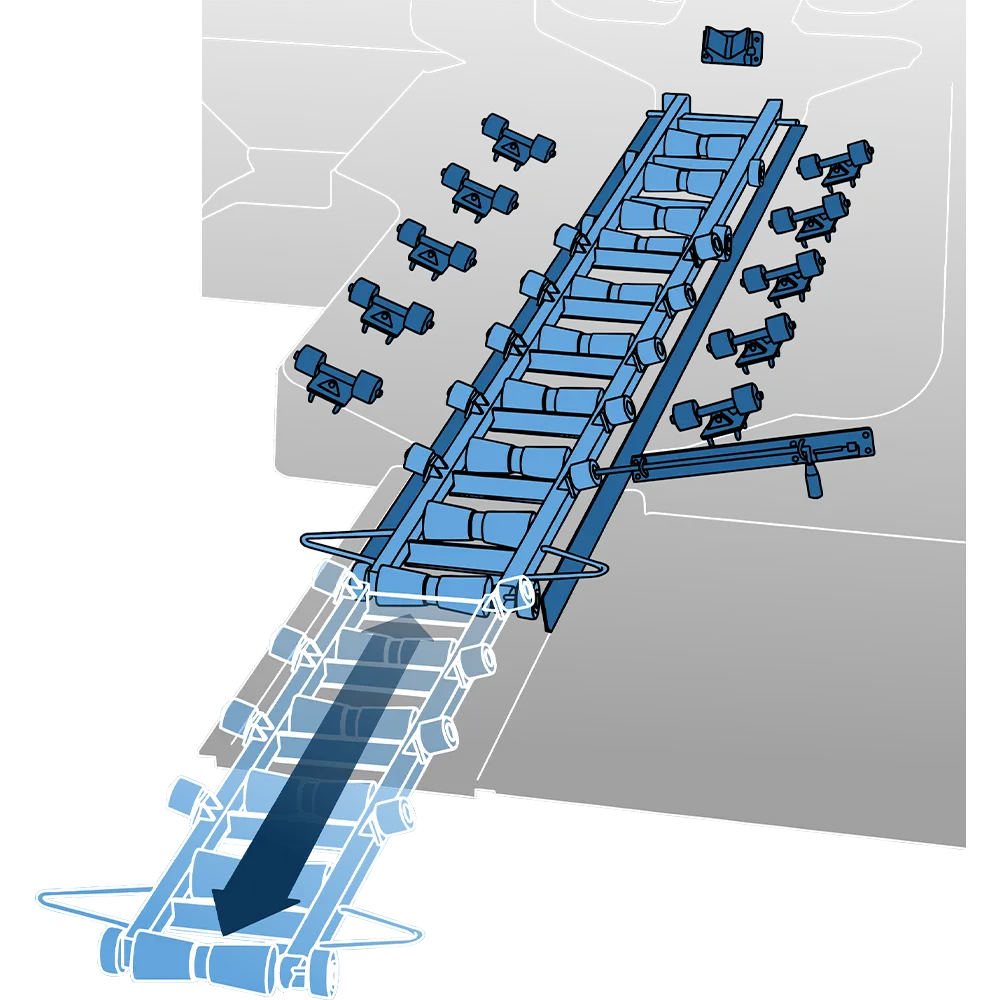

Das Rollensystem ist die Kontaktschicht zwischen dem Tender-Rumpf und der Startbahn. Eine Reihe von gummibereiften Rollen, auf Edelstahlhalterungen entlang der Bahn montiert, stützt den Rumpf von unten und führt ihn seitlich. Rollen werden positioniert und in einem Abstand angeordnet, der dem Rumpfprofil des spezifischen Tenders entspricht, um an jedem Punkt des Fahrwegs eine gleichmäßige Lastverteilung zu gewährleisten.
Da die Rollen gummibereift sind, schützen sie die Rumpfoberfläche während der Bewegung. Es gibt keinen Metall-zu-Rumpf-Kontakt an irgendeinem Punkt. Die Rollen drehen sich frei mit nahezu null Reibung, sodass der erforderliche Windenantrieb minimiert wird und die Bewegung auch unter Last gleichmäßig ist.
Rollenabstand und -durchmesser werden in der Konstruktionsphase auf Basis der Rumpfform und Gewichtsverteilung spezifiziert. Für Jetskis mit schmalem Rumpf oder hohem Schwerpunkt werden die seitlichen Führungsrollen entsprechend positioniert, um ein Kippen zu verhindern. Das System ist für das spezifische Fahrzeug ausgelegt, nicht für ein generisches Profil.
Visuelle Übersicht

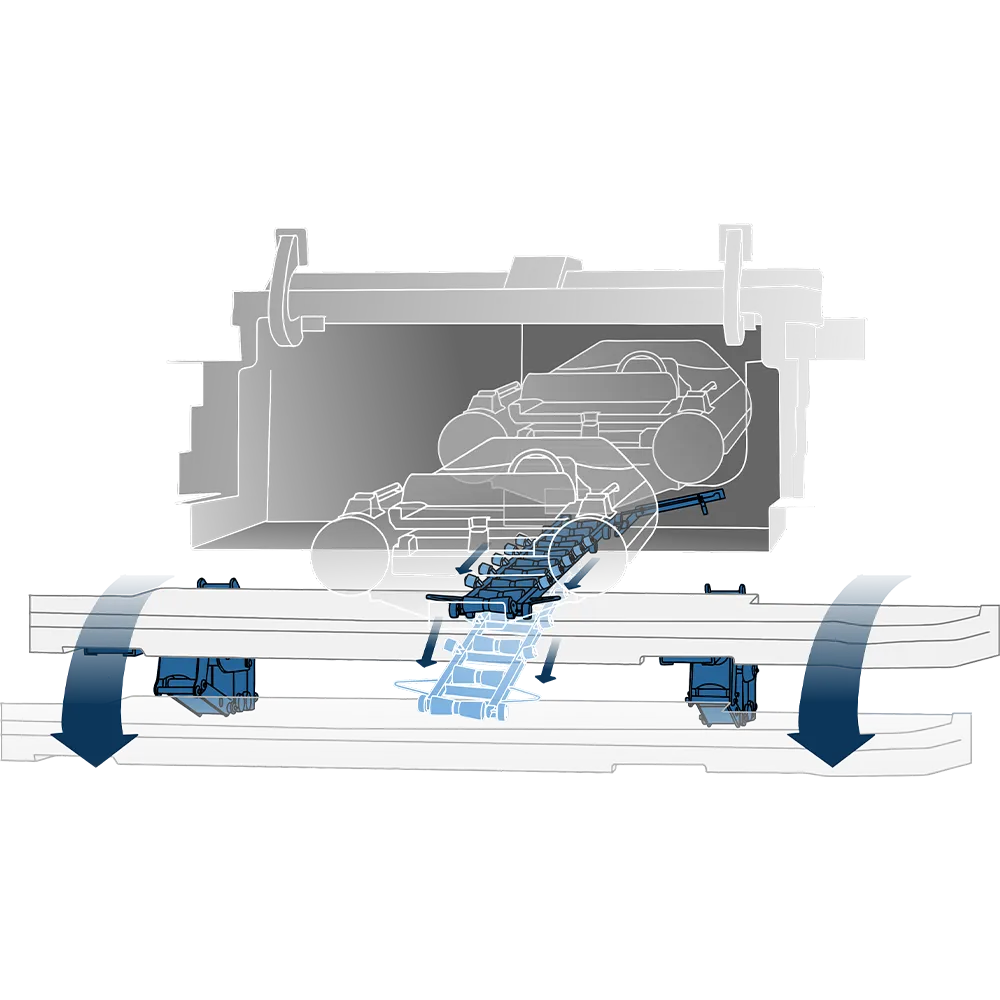

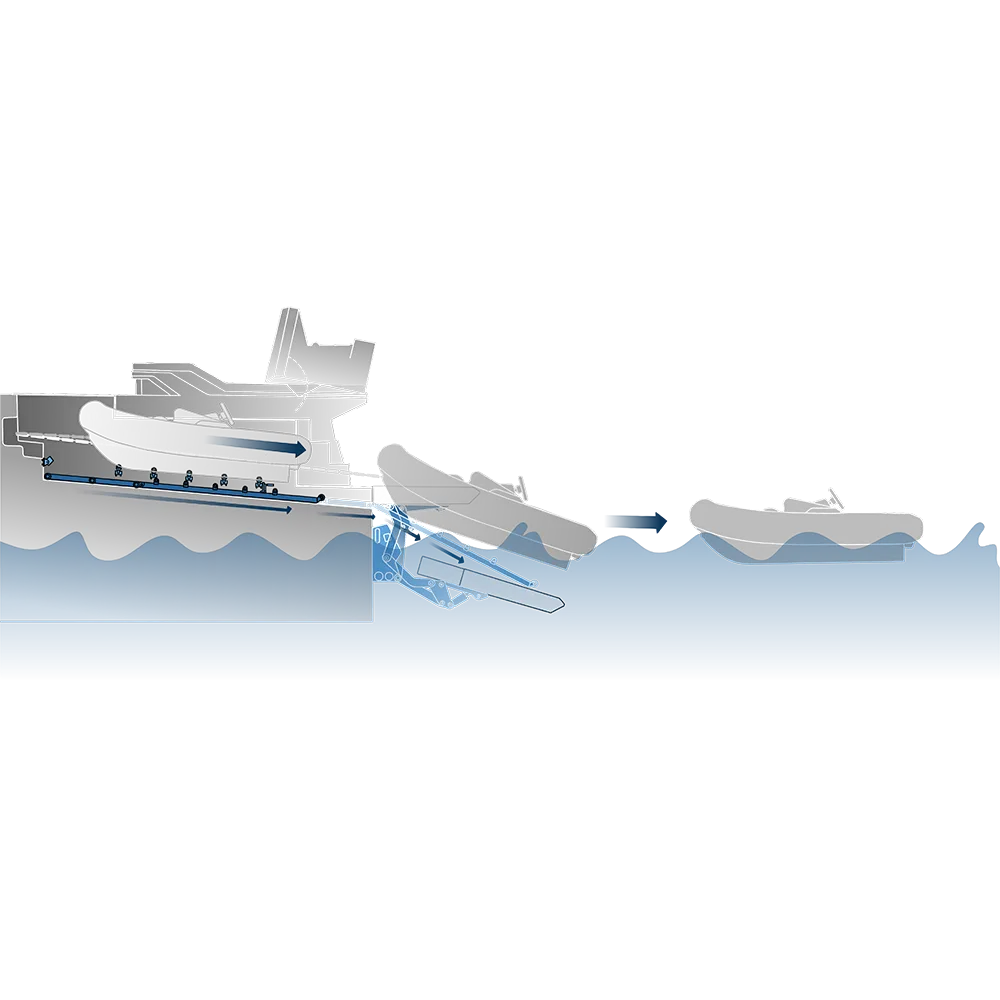

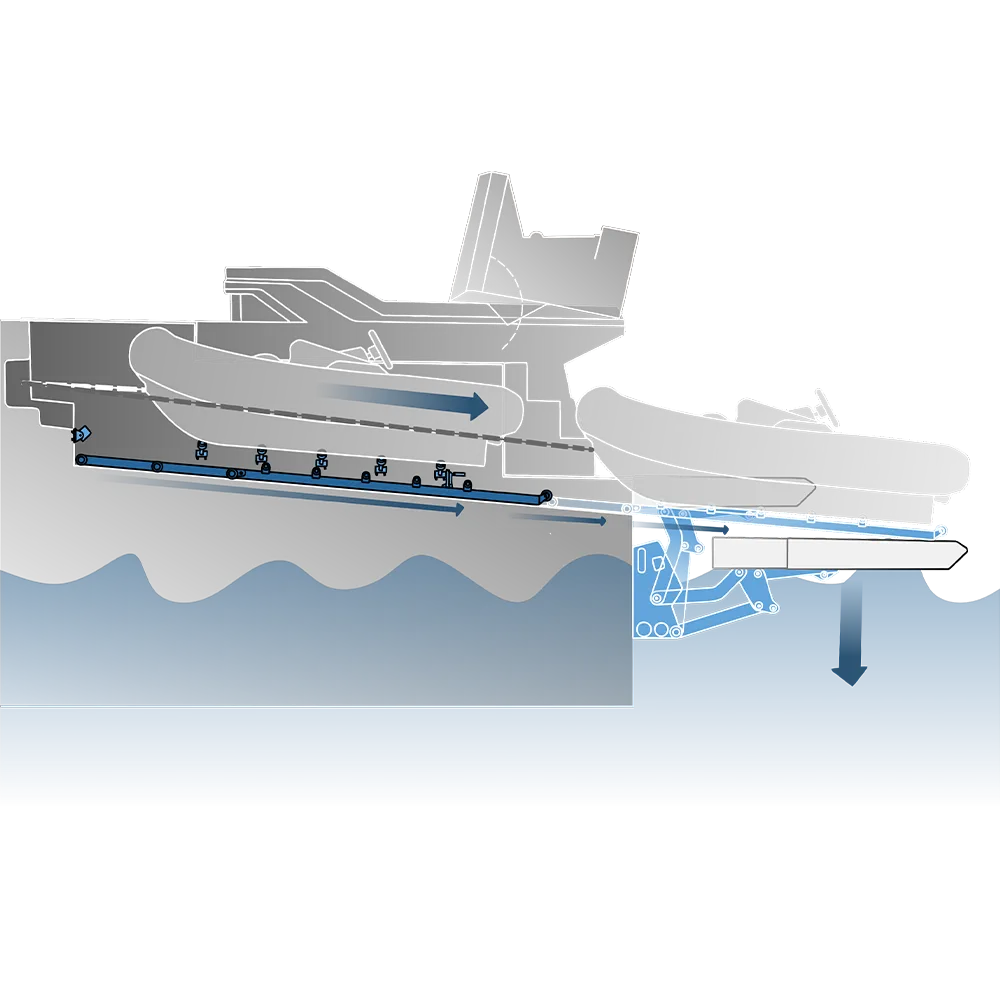

Sehen Sie das Launch System aus allen Winkeln — Gleisanordnung, Windenposition, Rollenkonfiguration und das vollständige System installiert in einer Yachtgarage.
Technische Spezifikationen
Das Launch System wird individuell auf die Garagenmaße und den spezifischen Tender oder Jetski konstruiert. Alle Komponenten aus elektropoliertem AISI 316L Edelstahl, komplett vormontiert geliefert.
ANTRIEBSSYSTEM
Motorisierte Elektrowinde. Dimensioniert auf Tendergewicht und Bahnlänge. Ein-Knopf-Bedienung. Leine entlang der gesamten Bahnlänge durch Führungssystem geführt.
ROLLENSYSTEM
Gummibereifte Rollen auf Edelstahlhalterungen. Rollenabstand und -durchmesser per Rumpfprofil spezifiziert. Seitliche Führungsrollen für Rumpfausrichtung. Nahezu null Reibung unter Last.
GLEISGEOMETRIE
Individuell auf Garagenbodenfläche gefertigt. Gleisabschnitte auf bestätigte Längen vorgefertigt. Einstiegswinkel, Breite und Bodenprofil werden alle berücksichtigt.
MATERIAL
Elektropolierter AISI 316L Edelstahl durchgehend. Gleis, Halterungen, Windengehäuse und alle Befestigungen aus derselben Legierung.
RUMPFKOMPATIBILITÄT
Kompatibel mit RIBs, Hartschalentenders und Jetskis. Rollenkonfiguration an Rumpfform und Gewichtsverteilung des spezifizierten Fahrzeugs angepasst.
"Die Liftsysteme sind nicht nur funktional — sie passen zu unserem Design und unseren Standards. Mit H+B fühlt es sich eher nach Team an als nach Lieferantenbeziehung."
Häufig gestellte Fragen
Antworten auf die häufigsten Fragen zum Launch System.
In den meisten Fällen ja — das System wird speziell auf die tatsächliche Geometrie der Garage konstruiert. Unregelmäßige Bodenprofile, versetzte Eingänge und nicht rechteckige Grundrisse werden alle in der Konstruktionsphase berücksichtigt. H+B technics prüft die Garagenzeichnungen und definiert die Gleisanordnung entsprechend.
Das System wird für das spezifische Fahrzeug ausgelegt. Rollenabstand, Seitlführungspositionen und Windenkapazität werden alle auf Basis der Rumpfmaße und des Gewichts des Tenders oder Jetskis spezifiziert. Es gibt keine standardmäßige Größenbeschränkung — die Konstruktion bestimmt, was das System handhabt.
Die Winde wird elektrisch über ein dediziertes Steuerpanel bedient. In den meisten Installationen ist dies ein Druckknopfpanel, das nahe dem Garageneingang montiert ist. Das Steuersystem kann bei Bedarf in die bestehende Elektrik und Steuerinfrastruktur des Schiffes integriert werden.
Ja. Alle rumpfberührenden Rollen sind gummibereift. Es gibt keinen Metall-zu-Rumpf-Kontakt an irgendeinem Punkt während der Bewegung. Die Gummispezifikation wird für GRP-, lackierte und Verbundstoff-Rumpffächen ausgewählt, wie sie typischerweise bei Tendern und Jetskis verwendet werden.
Das System wird komplett vormontiert und funktionsgeprüft ab Münster geliefert. Gleisabschnitte werden auf bestätigte Längen vorgefertigt, die Winde montiert und Rollenbaugruppen eingestellt. Die Vor-Ort-Installation verbindet das Gleis mit der Garagenstruktur und die Winde mit dem Stromsystem des Schiffes. H+B technics stellt Installationszeichnungen und technischen Support bereit.
